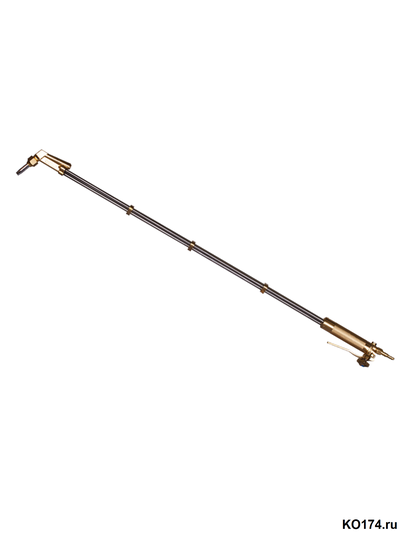

Резак универсальный Р3У 62-3F Сварог L=1100мм

Резак универсальный Р3У 62-3F Сварог L=1100мм

Артикул: Р3У 62-3F Сварог
3276 руб.
2950 руб.

По всем вопросам: (351) 220-70-19

Для заявок: ZAKAZ@KO174.ru

Бесплатная доставка до терминала транспортной компании в г. Челябинск.

Технические характеристики:


Тип:

Инжекторный

Горючий газ:

Пропан/Ацетилен

Тип сварки/резки:

Газовая резка

Исполнение:

Рычажное

Максимальная толщина разрезаемого металла:

300 мм

Давление на входе кислорода не менее:

2.50–10.00 кГс/см²

Давление на входе ацетилена не менее:

0.30–1.50 кГс/см2

Давление на входе пропана не менее:

0.30–1.50 кГс/см²

Расход ацетилена:

0.00–1.25 м³/ч

Расход пропана:

0.00–0.86 м³/ч

Присоединительные размеры:

ниппель универсальный d 6/9

Габариты:

1100×80×80 мм

Вес:

1.49 кг


Комплект поставки:

  • Резак - 1 шт.
  • Гайка, гайка LH
  • Ниппель - 2 шт.
  • Паспорт - 1 шт.


Резак Р3У 62-3F Сварог предназначен для ручной газокислородной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. Резак специально сконструирован для работы в тяжелых производственных условиях. Особое внимание было уделено безопасности.


Особенности и преимущества:

  • Массивная штампованная головка и нержавеющие трубки, разнесенные в трех плоскостях, обеспечили резакам непревзойденную жесткость и прочность.
  • Смесительный (инжекторный) узел встроен в головку резака непосредственно перед мундштуком, это позволило свести опасную газокислородную смесь в резаке до минимального объема и обеспечило максимальную стойкость резаков к обратным ударам.
  • Резак изготовлен и спытан согласно ГОСТ 5191-79.
  • 100% контроль качества.



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ


Резак состоит из ствола, включающего корпус-рукоятку, головку, подводящие трубки. На стволе расположены вентили кислорода подогревающего (КП) и газа горючего (ГГ), а также клапан кислорода режущего (КР) с рычагом. Кислород поступает в резак по рукаву (тип III по ГОСТ 9356-75) через ниппель, присоединённый к резаку гайкой, имеющей правую резьбу, и далее через вентиль КП синего цвета в смесительный узел головки. Горючий газ поступает в резак по рукаву (тип I по ГОСТ 9356-75) через ниппель, присоединённый к резаку накидной гайкой с риской, имеющей левую резьбу, и далее через вентиль ГГ красного цвета в смесительный узел.

Подача кислорода в осевое отверстие внутреннего мундштука осуществляется клапаном КР с рычагом. Регулировка расхода газов осуществляется соответствующими вентилями.

Работа резака основана на нагреве металла до температуры воспламенения с последующим сжиганием его в струе режущего кислорода.


ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ РЕЗАКА


Перед началом работы убедитесь в исправности оборудования и проверьте герметичность присоединения рукавов, всех разъемных, резьбовых и паяных соединений. Установите рабочее давление газов в соответствии с таб. 2. Откройте на 1/10 оборота вентиль подогревающего кислорода (КП) и на 1/5 горючего газа (ГГ), зажгите горючую смесь. Отрегулируйте вентилями резака «нормальное» пламя. Пуск режущего кислорода осуществить нажатием рычага. Выключение подачи газов производить в обратном порядке: горючий газ, кислород.


Содержите резак в чистоте, периодически очищайте мундштуки от нагара и брызг металла с помощью наждачного полотна или мелкого напильника. ВНИМАНИЕ! В соответствии с правилами по охране труда ПОТ Р М 019-2001 между баллонными редукторами и аппаратурой (резаками, горелками) следует устанавливать предохранительные устройства, в том числе пламягасящие.

Производитель рекомендует устанавливать клапаны обратные (КО) и затворы предохранительные (ЗП).


ВНИМАНИЕ! При возникновении обратного удара (горение горючей смеси внутри резака) немедленно закрыть вентиль горючего газа, затем вентили режущего и подогревающего кислорода. Охладить резак, удостовериться в отсутствии повреждений резака, внутреннего и наружного мундштуков, обратных клапанов и пламягасящих предохранительных устройств, газовых рукавов. Перед дальнейшей эксплуатацией необходимо прочистить инжекторное устройство.

Производитель Сварог
Резак универсальный пропан/ацетилен есть
Толщина реза до 300мм
Тип резака Рычажный
