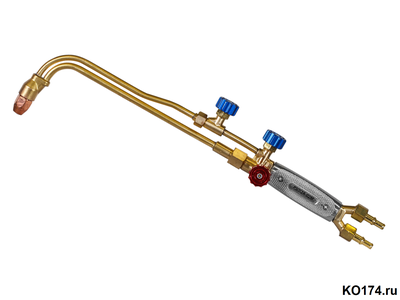

Резак универсальный Р3П-2А-02М Сварог

Технические характеристики:

Комплект поставки:

• Резак - 1 шт.
• Мундштук наружный № 1 (А/П)    - 1 шт.
• Мундштук внутренний № 2 (A) - 1 шт.
• Мундштук внутренний № 3 (A) - 1 шт.
• Мундштук внутренний № 4 (A) - 1 шт.
• Инжектор ацетиленовый
• Мундштук внутренний № 1 (П) - 1 шт.
• Мундштук внутренний № 2 (П) - 1 шт.
• Мундштук внутренний № 3 (П) - 1 шт.
• Мундштук внутренний № 4 (П) - 1 шт.
• Инжектор пропановый
• Паспорт - 1 шт.

Резак универсальный Р3П-2А-02М предназначен для ручной газокислородной разделительной резки низкоуглеродистых сталей толщиной до 300мм. Применяемый горючий газ: Ацетилен, Пропан-бутан, Метан (природный газ).

Особенности и преимущества:

• Резак разборный и имеет возможность замены ствола, в случае его выхода из строя, без замены вентильного блока и рукоятки
• Резак комбинированный и предназначен для работы на ацетилене или пропане
• Резак укомплектован двумя наборами мундштуков для сварки ацетиленом и пропаном
• Резак изготовлен и испытан согласно ГОСТ 5191–79
• 100% контроль качества

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак состоит из ствола, включающего корпус-рукоятку, головку, подводящие трубки. На стволе расположены вентили кислорода подогревающего (КП) и газа горючего (ГГ), а также клапан кислорода режущего (КР) с рычагом. Кислород поступает в резак по рукаву (тип III по ГОСТ 9356-75) через ниппель, присоединённый к резаку гайкой, имеющей правую резьбу, и далее через вентиль КП синего цвета в смесительный узел головки. Горючий газ поступает в резак по рукаву (тип I по ГОСТ 9356-75) через ниппель, присоединённый к резаку накидной гайкой с риской, имеющей левую резьбу, и далее через вентиль ГГ красного цвета в смесительный узел.

Подача кислорода в осевое отверстие внутреннего мундштука осуществляется клапаном КР с рычагом. Регулировка расхода газов осуществляется соответствующими вентилями.

Работа резака основана на нагреве металла до температуры воспламенения с последующим сжиганием его в струе режущего кислорода.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ РЕЗАКА

Перед началом работы убедитесь в исправности оборудования и проверьте герметичность присоединения рукавов, всех разъемных, резьбовых и паяных соединений. Установите рабочее давление газов в соответствии с таб. 2. Откройте на 1/10 оборота вентиль подогревающего кислорода (КП) и на 1/5 горючего газа (ГГ), зажгите горючую смесь. Отрегулируйте вентилями резака «нормальное» пламя. Пуск режущего кислорода осуществить нажатием рычага. Выключение подачи газов производить в обратном порядке: горючий газ, кислород.

Содержите резак в чистоте, периодически очищайте мундштуки от нагара и брызг металла с помощью наждачного полотна или мелкого напильника.

ВНИМАНИЕ! В соответствии с правилами по охране труда ПОТ Р М 019-2001 между баллонными редукторами и аппаратурой (резаками, горелками) следует устанавливать предохранительные устройства, в том числе пламягасящие.

Производитель рекомендует устанавливать клапаны обратные (КО) и затворы предохранительные (ЗП).

ВНИМАНИЕ! При возникновении обратного удара (горение горючей смеси внутри резака) немедленно закрыть вентиль горючего газа, затем вентили режущего и подогревающего кислорода. Охладить резак, удостовериться в отсутствии повреждений резака, внутреннего и наружного мундштуков, обратных клапанов и пламягасящих предохранительных устройств, газовых рукавов. Перед дальнейшей эксплуатацией необходимо прочистить инжекторное устройство.
