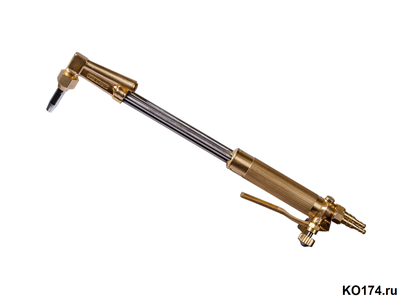

Резак универсальный Р3 62-3F Сварог

Технические характеристики:

Комплект поставки:

• Резак - 1 шт.
• Гайка, гайка LH
• Ниппель - 2 шт.
• Паспорт - 1 шт.


Резак Р3 62-3F Сварог предназначен для ручной газокислородной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. Резак специально сконструирован для работы в тяжелых производственных условиях. Особое внимание было уделено безопасности.

Особенности и преимущества:

• Массивная штампованная головка и нержавеющие трубки, разнесенные в трех плоскостях, обеспечили резакам непревзойденную жесткость и прочность.
• Смесительный (инжекторный) узел встроен в головку резака непосредственно перед мундштуком, это позволило свести опасную газокислородную смесь в резаке до минимального объема и обеспечило максимальную стойкость резаков к обратным ударам.
• Резак изготовлен и спытан согласно ГОСТ 5191-79.
• 100% контроль качества.


УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак состоит из ствола, включающего корпус-рукоятку, головку, подводящие трубки. На стволе расположены вентили кислорода подогревающего (КП) и газа горючего (ГГ), а также клапан кислорода режущего (КР) с рычагом. Кислород поступает в резак по рукаву (тип III по ГОСТ 9356-75) через ниппель, присоединённый к резаку гайкой, имеющей правую резьбу, и далее через вентиль КП синего цвета в смесительный узел головки. Горючий газ поступает в резак по рукаву (тип I по ГОСТ 9356-75) через ниппель, присоединённый к резаку накидной гайкой с риской, имеющей левую резьбу, и далее через вентиль ГГ красного цвета в смесительный узел.

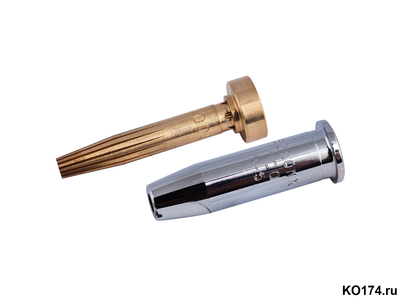

Подача кислорода в осевое отверстие внутреннего мундштука осуществляется клапаном КР с рычагом. Регулировка расхода газов осуществляется соответствующими вентилями.

Работа резака основана на нагреве металла до температуры воспламенения с последующим сжиганием его в струе режущего кислорода.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ РЕЗАКА

Перед началом работы убедитесь в исправности оборудования и проверьте герметичность присоединения рукавов, всех разъемных, резьбовых и паяных соединений. Установите рабочее давление газов в соответствии с таб. 2. Откройте на 1/10 оборота вентиль подогревающего кислорода (КП) и на 1/5 горючего газа (ГГ), зажгите горючую смесь. Отрегулируйте вентилями резака «нормальное» пламя. Пуск режущего кислорода осуществить нажатием рычага. Выключение подачи газов производить в обратном порядке: горючий газ, кислород.

Содержите резак в чистоте, периодически очищайте мундштуки от нагара и брызг металла с помощью наждачного полотна или мелкого напильника. ВНИМАНИЕ! В соответствии с правилами по охране труда ПОТ Р М 019-2001 между баллонными редукторами и аппаратурой (резаками, горелками) следует устанавливать предохранительные устройства, в том числе пламягасящие.

Производитель рекомендует устанавливать клапаны обратные (КО) и затворы предохранительные (ЗП).

ВНИМАНИЕ! При возникновении обратного удара (горение горючей смеси внутри резака) немедленно закрыть вентиль горючего газа, затем вентили режущего и подогревающего кислорода. Охладить резак, удостовериться в отсутствии повреждений резака, внутреннего и наружного мундштуков, обратных клапанов и пламягасящих предохранительных устройств, газовых рукавов. Перед дальнейшей эксплуатацией необходимо прочистить инжекторное устройство.
