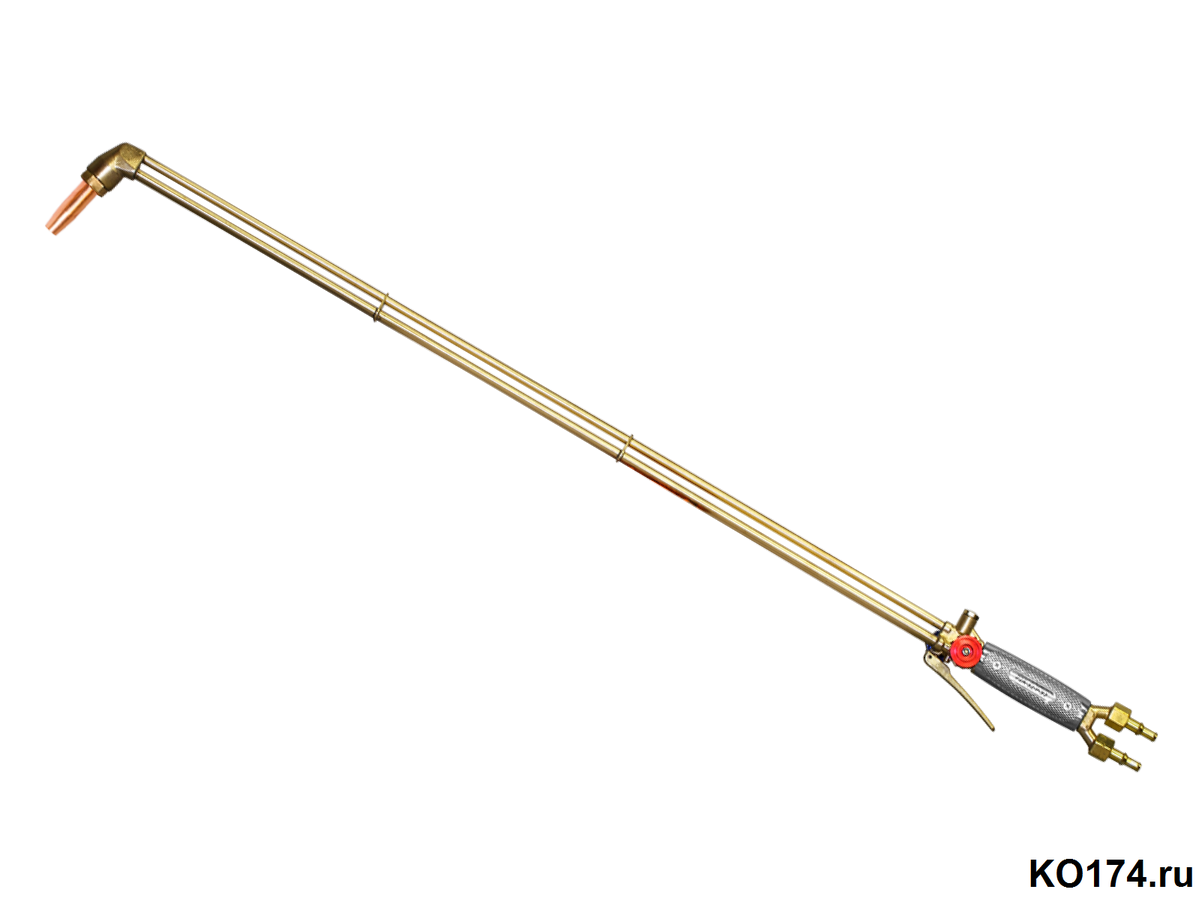

Резак пропановый Р3П-32-Р-У2 Сварог L=1000мм

Технические характеристики:

Комплект поставки:

• Резак - 1 шт.
• Мундштук № 1 PNM в сборе - 1 шт.
• Мундштук № 2 PNM в сборе - 1 шт.
• Паспорт - 1 шт.

Резак трехтрубный пропано-кислородный Р3П-32-Р-У2 рычажный с внутрисопловым смешением газов предназначен для резки раскроя и разогрева деталей, заготовок, листового и сортового проката из черных металлов до 300мм.

Особенности и преимущества:

• Раздельная подача газов и получение горючей смеси внутри мундштука обеспечивает высокую безопасность инструмента
• «Обратный удар» не проходит дальше мундштука резака
• Резак имеет стандартный мундштук «PNM» и совместим с мундштуками других производителей (Донмет, ПТК, Корд, MESSER GREISHEIM, GCE и др.)
• Соединение резака неразборное
• Безопасность и долговечность
• Резак изготовлен и испытан согласно ГОСТ 5191–79
• 100% контроль качества

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак состоит из головки, вентилей горючего газа (ГГ), подогревающего кислорода (КП), режущего кислорода (КР) (или клапана с ры- чагом), ручки и присоединительного блока с гайками и ниппелями. Все элементы резака соединены между собой трубками (соединение неразборное).

Кислород поступает в резак по рукаву (тип III по ГОСТ 9356-75) через ниппель, присоединенный к резаку гайкой, имеющей правую резьбу, и далее через вентиль КП синего цвета в мундштук газосмесительный.

Горючий газ поступает в резак по рукаву (тип I по ГОСТ 9356-75) через ниппель, присоединенный к резаку накидной гайкой с риской, имеющей левую резьбу, и далее через вентиль ГГ красного цвета в мундштук газосмесительный.

Подача кислорода в осевое отверстие внутреннего мундштука осуществляется вентилем КР либо клапаном с рычагом. Регулировка расхода газов осуществляется соответствующими венти- лями. Работа резака основана на нагреве металла до температуры плавления с последующим сжиганием его в струе режущего кислорода.

Резак совместим, и может работать с газосмесительными мундштуками других фирм: Донмет, Корд, MESSER GREISHEIM, GCE и др.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ РЕЗАКА

Перед началом работы убедитесь в исправности оборудования и проверьте герметичность присоединения рукавов, всех разъемных и паяных соединений. Установите рабочее давление газов в соответствии с таб.1 редукторами на баллонах. Откройте на 1/10 оборота вентиль подогревающего кислорода (КП) и на 1/5 горючего газа (ГГ), зажгите горючую смесь.

Отрегулируйте вентилями резака “нормальное” пламя. Пуск режущего кислорода осуществить открытием вентиля режущего кислорода на 1/2 и более оборота либо нажатием рычага. Выключение подачи газов производить в обратном порядке: горючий газ, кислород. Содержите резак в чистоте, периодически очищайте мундштуки от нагара и брызг металла с помощью наждачного полотна или мелкого напильника.

ВНИМАНИЕ! В соответствии с правилами по охране тру- да ПОТ Р М 019-2001 между баллонными редукторами и аппаратурой (резаками, горелками) следует устанавливать предохранительные устройства, в том числе пламегася- щие. Производитель рекомендует устанавливать клапаны обратные КО-3 и затворы предохранительные ЗП-3.

ВНИМАНИЕ! При возникновении обратного удара (горение горючей смеси внутри резака) немедленно закрыть вентиль горючего газа, затем вентили режущего и подогревающего кислорода, охладить резак, удостовериться в отсутствии повреждений резака, внутреннего и наружного мундштуков, обратных клапанов и пламягасящих предохранительных устройств, газовых рукавов. Перед дальнейшей эксплуатацией необходимо прочистить инжекторное устройство.
