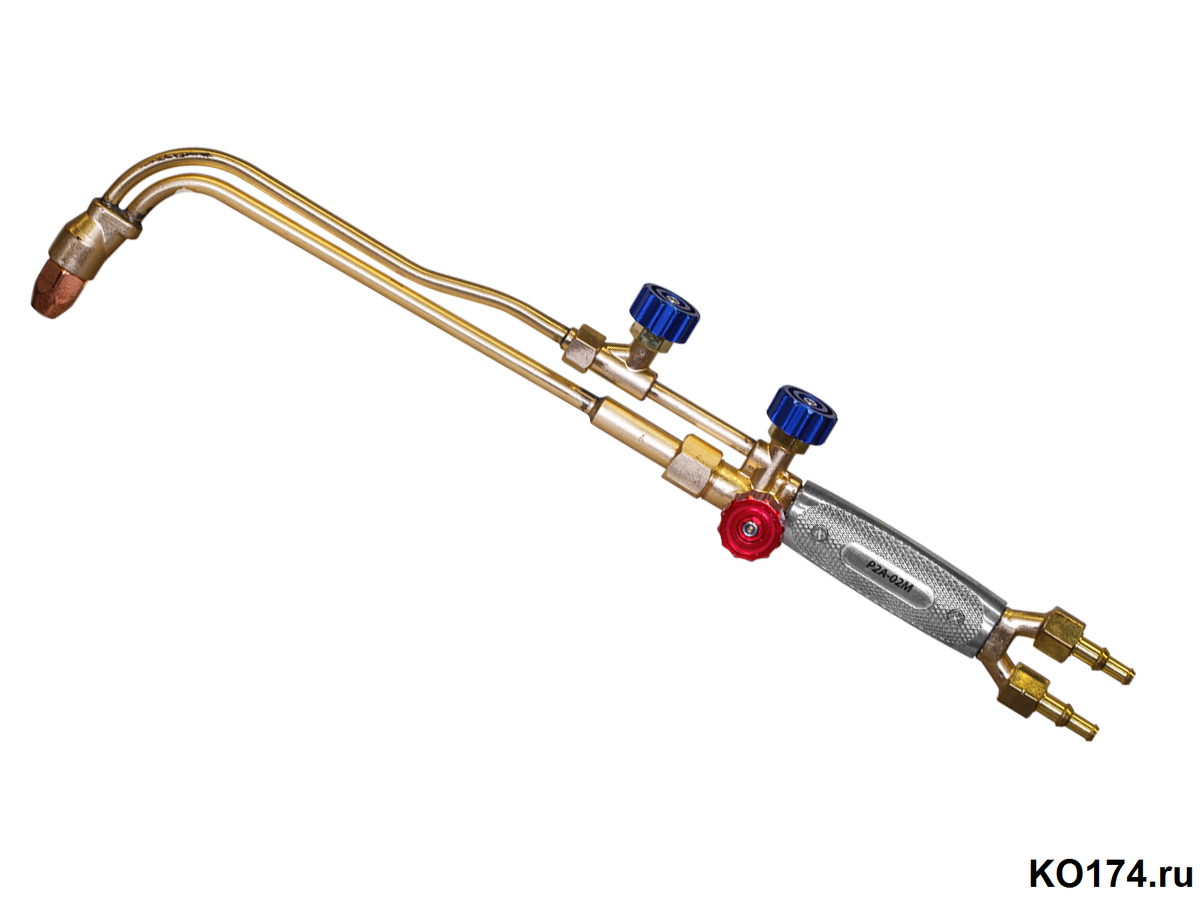

Резак ацетиленовый Р2А-02М Сварог
По всем вопросам: (351) 220-70-19
Для заявок: ZAKAZ@KO174.ru
Бесплатная доставка до терминала транспортной компании в г. Челябинск.
Технические характеристики Р2А-02М:
Тип: | Инжекторный |
Горючий газ: | Ацетилен |
Тип сварки/резки: | Газовая резка |
Исполнение: | Вентильное |
Максимальная толщина разрезаемого металла: | 200 мм |
Давление на входе кислорода не менее: | 3.50–7.50 кГс/см² |
Давление на входе ацетилена не менее: | 0.03–1.20 кГс/см2 |
Расход кислорода при работе на ацетилене: | 3.20–21.75 м³/ч |
Расход ацетилена: | 0.50–1.25 м³/ч |
Присоединительные размеры: | ниппель универсальный d 6/9 |
Габариты: | 485×50×140 мм |
Вес: | 0.75 кг |
Комплект поставки Р2А-02М:
- Резак - 1 шт.
- Мундштук наружный № 1 - 1 шт.
- Мундштук внутренний № 1 - 1 шт.
- Мундштук внутренний № 2 - 1 шт.
- Мундштук внутренний № 3 - 1 шт.
- Мундштук внутренний № 4 - 1 шт.
- Паспорт - 1 шт.
Резак инжекторный ацетилено-кислородный Р2А-02М предназначен для резки, раскроя и разогрева деталей, заготовок, листового и сортового проката из черных металлов до 200мм.
Особенности и преимущества ацетиленового резака Р2А-02М:
- Резак разборный, имеет возможность замены ствола (наконечника) в случае его выхода из строя без замены вентильного блока и рукоятки.
- Резак укомплектован четырьмя внутренними мундштуками, что позволяет выбрать необходимый мундштук в соответствии с толщиной разрезаемой стали.
- Резак изготовлен и испытан согласно ГОСТ 5191–79.
- 100% контроль качества.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ РЕЗАКА Р2А-02М
Резак состоит из ствола и наконечника, соединенных между собой. Ствол состоит из корпуса с регулировочными вентилями горючего газа, подогревающего кислорода, клапана подачи режущего кислорода с рычагом, трубок с штуцерами и рукоятки. Инжектор выполнен в виде отверстия в корпусе ствола. Ниппели для горючего газа и кислорода присоединяются к штуцерам с помощью гаек. Штуцер горючего газа имеет левую резьбу.
Наконечник резака состоит из головки, трубок режущего кислорода и горючей смеси и смесительной камеры. Наконечник крепится к стволу с помощью накидных гаек.
Кислород через ниппель подается в корпус ствола к вентилям подогревающего кислорода и режущего кислорода. При открытии вентиля подогревающего кислорода кислород проходит через инжектор, создавая разряжение в смесительной камере, способствующее засасыванию горючего газа и смешиванию его с кислородом.
Горючая смесь поступает в головку резака и, выходя через щелевые отверстия между наружным и внутренним мундштуками, при воспламенении образует подогревающее пламя.
Подача кислорода для резки через трубку наконечника и центральный канал внутреннего мундштука осуществляется клапаном режущего кислорода при нажатии рычага.
Работа резака основана на нагреве подогревающим пламенем металла до температуры плавления с последующим сжиганием его в струе режущего кислорода. Плавное регулирование мощности пламени и состава горючей смеси на каждом номере мундштука производится вентилями, ступенчатое – сменой мундштука
ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ РЕЗАКА
Перед началом работы убедитесь в исправности оборудования и проверьте:
- герметичность присоединения рукавов, всех разъемных и паяных соединений
- наличие разряжения (подсоса) в канале горючего газа.
Установите рабочее давление газов в соответствии с таб.1 редукторами на баллонах.
Откройте на 1/4 оборота вентиль подогревающего кислорода и на 1/2 горючего газа, зажгите горючую смесь. Отрегулируйте вентилями резака “нормальное” пламя.
Пуск режущего кислорода осуществить нажатием рычага клапана подачи режущего кислорода.
Выключение подачи газов производить в обратном порядке: горючий газ, кислород.
Содержите резак в чистоте, периодически очищайте наконечник от нагара и брызг металла с помощью наждачного полотна или мелкого напильника.
ВНИМАНИЕ! В соответствии с правилами по охране труда ПОТ Р М 019-2001 между баллонными редукторами и аппаратурой (резаками, горелками) следует устанавливать предохранительные устройства, в том числе пламегасящие. Производитель рекомендует устанавливать клапаны обратные КО-3 и затворы предохранительные ЗП-3.
ВНИМАНИЕ! При возникновении обратного удара (горение горючей смеси внутри резака) немедленно закрыть вентиль горючего газа, затем вентили режущего и подогревающего кислорода, охладить резак, удостовериться в отсутствии повреждений резака, внутреннего и наружного мундштуков, обратных клапанов и пламягасящих предохранительных устройств, газовых рукавов. Перед дальнейшей эксплуатацией необходимо прочистить инжекторное устройство.
Производитель | Сварог |
Резак ацетиленовый | есть |
Толщина реза | до 200мм |
