Описание
Технические характеристики регулятора У-30/АР-40-Р Сварог:
Среда:
Комбинированная
Наибольшее рабочее давление газа:
0.4 мПа
Наибольшее давление газа на входе:
20 мПа
Наибольшая пропускная способность:
CO?:1.8 м³/ч,
Ar:2.4 м³/ч
Наибольшее давление срабатывания предохранительного клапана:
0.6 мПа
Коэффициент неравномерности рабочего давления:
0.3<
Коэффициент перепада рабочего давления:
<0.3
Габариты:
140×185×80 мм
Типоразмер:
Крупногабаритный
Материал корпуса:
Алюминий
Вес:
0.6 кг
Вход:
Гайка накидная G3/4
Выход:
M16x1.5
Ниппель:
6/9 мм
Комплектация регулятора расхода газа У-30/АР-40-Р:
- Регулятор расхода газа в собранном виде 1 шт.
- Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм 1 шт.
- Ротаметр 1 шт.
- Гайка 19 1 шт.
- Паспорт 1 шт.

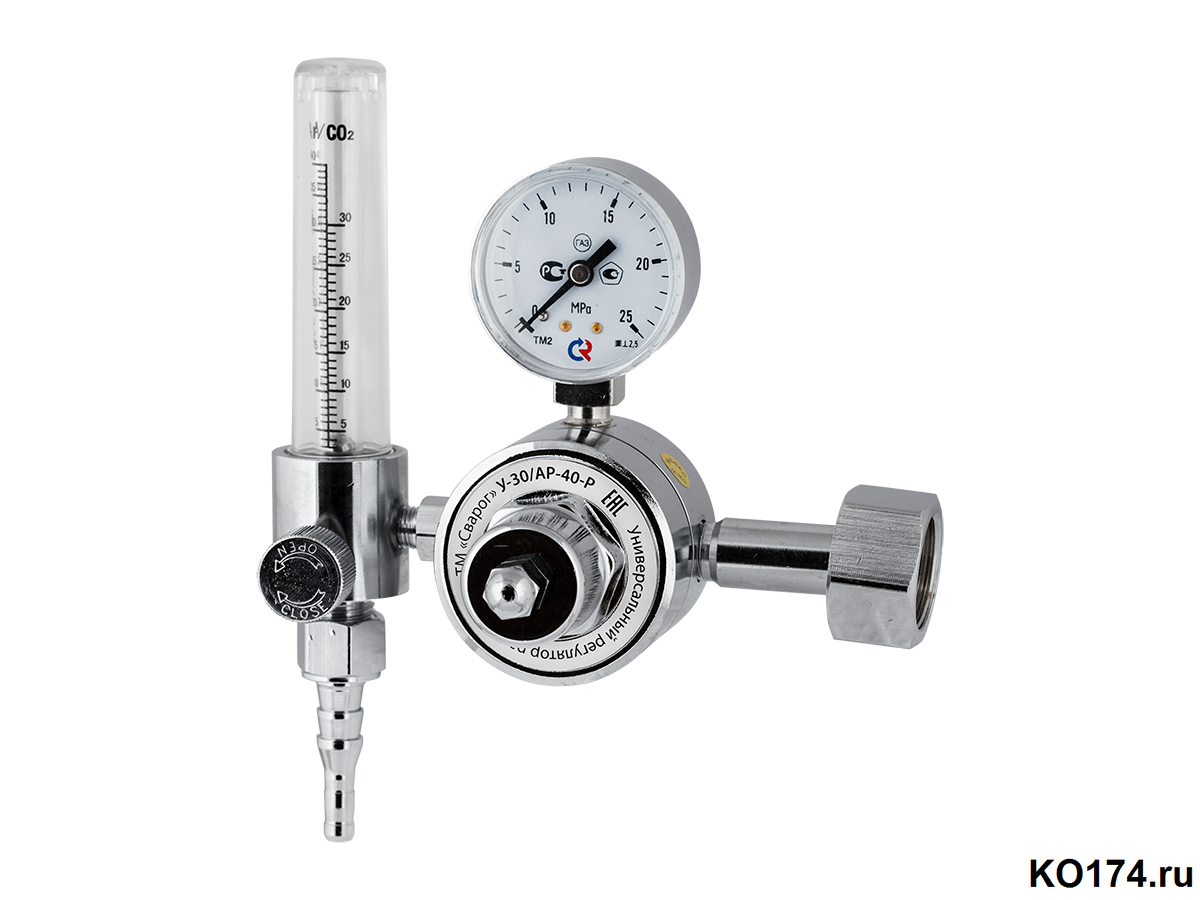

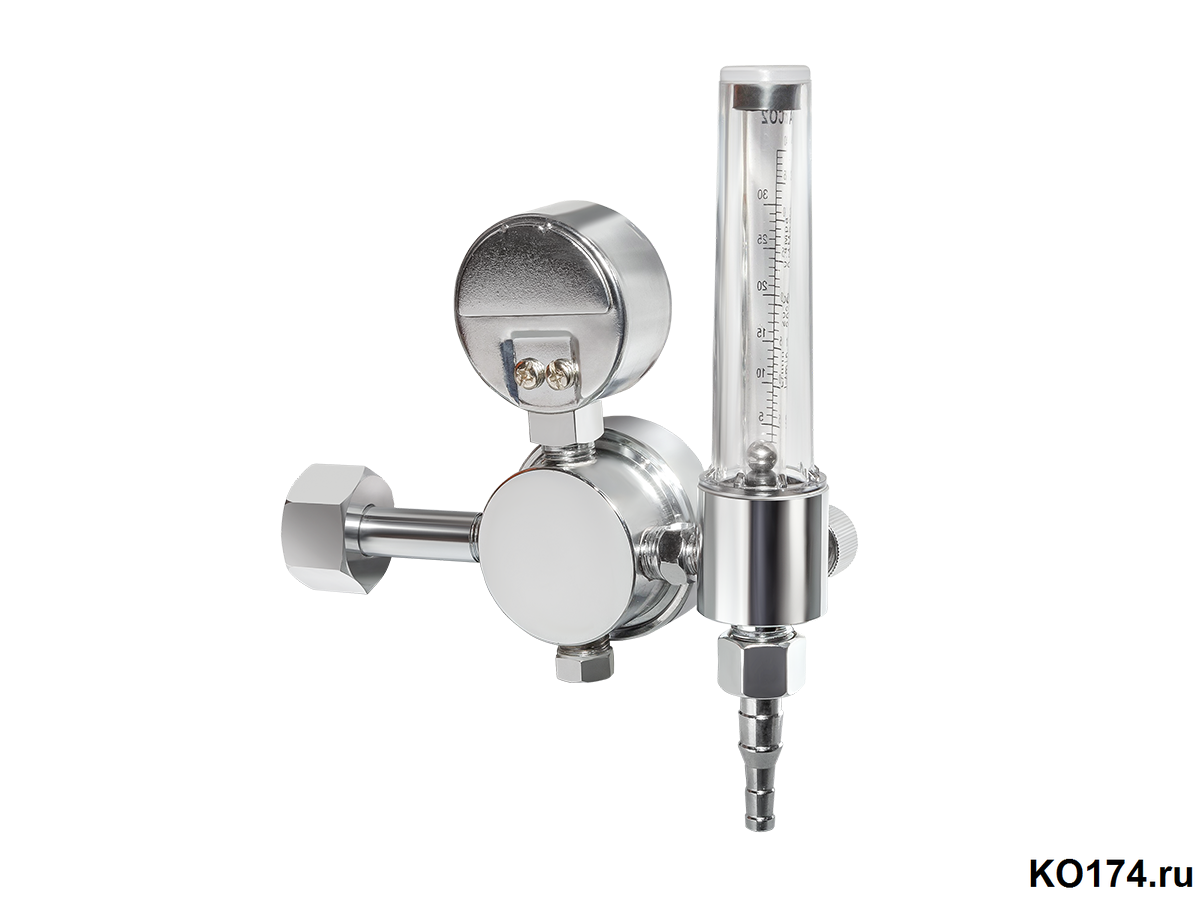

Регулятор расхода газа У-30/АР-40-Р с ротаметорм предназначен для понижения и регулирования давления углекислого газа/аргона, поступающего из баллона, и автоматического поддержания постоянного рабочего расхода газа на выходе регулятора в ходе проведения работ.
Регулятор расхода У 30 АР 40 Р выпускается в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации – 3 по ГОСТ 15150, для работы в интервале температур от - 25 до +50° С.
Устройство и принцип работы регулятора расхода газа У 30 АР 40 Р:
Регулятор расхода У 30 АР 40 Р присоединяется к источнику питания газом через входной штуцер накидной гайкой с резьбой G 3/4”. Понижение давления газа, поступающего в регулятор расхода газа из баллона, происходит путём одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.
Необходимый расход газа устанавливается вращением регулирующего винта и измеряется указателем расхода газа ротаметром. Пределы регулирования расхода регулируются винтом, расположенным под защитным колпачком.
В корпусе регуляторов расхода установлен предохранительный клапан, соединенный с рабочей камерой. Для отбора газа регуляторы расхода имеют ниппель под рукав резиновый для газовой сварки и резки металлов по ГОСТ 9356-75 диаметром 9 мм и 6,3 мм.
Регулятор расхода У-30/АР-40-П имеет встроенный в корпус электроподогреватель на 220 или 36 В. Электроподогреватель обеспечивает работоспособность регулятора расхода при минусовых (до минус 30 °С) температурах окружающей среды и наибольшем расходе углекислого газа до 1,8 м3 /ч (30 л/мин). Предприятием ведется дальнейшая работа по усовершенствованию конструкции регуляторов давления, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем паспорте.
Указания мер безопасности при работе У-30 АР 40 Р:
При эксплуатации регулятора давления У-30 АР 40 Р во время работ по газопламенной обработке металлов необходимо соблюдать правила техники безопасности и гигиены труда, требования ГОСТ 12.2.008-75 и «Правила безопасности для объектов, использующих сжиженные углеводородные газы» ПБ 12-609-03, утвержденные Госгортехнадзором России. Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор давления. Присоединительные элементы регулятора давления и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.
Правила эксплуатации регулятора расхода газа У 30 АР 40 Р:
Перед присоединением регулятора к баллону необходимо убедиться в исправности установленных на У 30 АР 40 Р показывающих устройств для определения давления и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки. Присоедините регулятор расхода газа к баллону и к его выходу присоедините газовый резак или горелку, закройте их вентили расхода газа. Установите рабочее давление и проверьте герметичность соединений регулятора и «самотек». После прекращения расхода газа стрелка показывающего устройства для определения рабочего давления должна остановиться, т. е. не должно происходить медленного нарастания рабочего давления. Перед запуском регулятора в работу, а также не реже одного раза в три месяца, необходимо проверять герметичность сопряжения показывающих устройств для определения давления и предохранительного клапана с корпусом регулятора давления. При нарушении герметичности необходимо подтянуть резьбовые соединения.
-
Характеристики
ПроизводительСварогУглекислота/Аргонесть
Технические характеристики регулятора У-30/АР-40-Р Сварог:
|
Среда: |
Комбинированная |
|
Наибольшее рабочее давление газа: |
0.4 мПа |
|
Наибольшее давление газа на входе: |
20 мПа |
|
Наибольшая пропускная способность: |
CO?:1.8 м³/ч, Ar:2.4 м³/ч |
|
Наибольшее давление срабатывания предохранительного клапана: |
0.6 мПа |
|
Коэффициент неравномерности рабочего давления: |
0.3< |
|
Коэффициент перепада рабочего давления: |
<0.3 |
|
Габариты: |
140×185×80 мм |
|
Типоразмер: |
Крупногабаритный |
|
Материал корпуса: |
Алюминий |
|
Вес: |
0.6 кг |
|
Вход: |
Гайка накидная G3/4 |
|
Выход: |
M16x1.5 |
|
Ниппель: |
6/9 мм |
Комплектация регулятора расхода газа У-30/АР-40-Р:
- Регулятор расхода газа в собранном виде 1 шт.
- Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм 1 шт.
- Ротаметр 1 шт.
- Гайка 19 1 шт.
- Паспорт 1 шт.
Регулятор расхода газа У-30/АР-40-Р с ротаметорм предназначен для понижения и регулирования давления углекислого газа/аргона, поступающего из баллона, и автоматического поддержания постоянного рабочего расхода газа на выходе регулятора в ходе проведения работ.
Регулятор расхода У 30 АР 40 Р выпускается в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации – 3 по ГОСТ 15150, для работы в интервале температур от - 25 до +50° С.
Устройство и принцип работы регулятора расхода газа У 30 АР 40 Р:
Регулятор расхода У 30 АР 40 Р присоединяется к источнику питания газом через входной штуцер накидной гайкой с резьбой G 3/4”. Понижение давления газа, поступающего в регулятор расхода газа из баллона, происходит путём одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.
Необходимый расход газа устанавливается вращением регулирующего винта и измеряется указателем расхода газа ротаметром. Пределы регулирования расхода регулируются винтом, расположенным под защитным колпачком.
В корпусе регуляторов расхода установлен предохранительный клапан, соединенный с рабочей камерой. Для отбора газа регуляторы расхода имеют ниппель под рукав резиновый для газовой сварки и резки металлов по ГОСТ 9356-75 диаметром 9 мм и 6,3 мм.
Регулятор расхода У-30/АР-40-П имеет встроенный в корпус электроподогреватель на 220 или 36 В. Электроподогреватель обеспечивает работоспособность регулятора расхода при минусовых (до минус 30 °С) температурах окружающей среды и наибольшем расходе углекислого газа до 1,8 м3 /ч (30 л/мин). Предприятием ведется дальнейшая работа по усовершенствованию конструкции регуляторов давления, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем паспорте.
Указания мер безопасности при работе У-30 АР 40 Р:
При эксплуатации регулятора давления У-30 АР 40 Р во время работ по газопламенной обработке металлов необходимо соблюдать правила техники безопасности и гигиены труда, требования ГОСТ 12.2.008-75 и «Правила безопасности для объектов, использующих сжиженные углеводородные газы» ПБ 12-609-03, утвержденные Госгортехнадзором России. Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор давления. Присоединительные элементы регулятора давления и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.
Правила эксплуатации регулятора расхода газа У 30 АР 40 Р:
Перед присоединением регулятора к баллону необходимо убедиться в исправности установленных на У 30 АР 40 Р показывающих устройств для определения давления и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки. Присоедините регулятор расхода газа к баллону и к его выходу присоедините газовый резак или горелку, закройте их вентили расхода газа. Установите рабочее давление и проверьте герметичность соединений регулятора и «самотек». После прекращения расхода газа стрелка показывающего устройства для определения рабочего давления должна остановиться, т. е. не должно происходить медленного нарастания рабочего давления. Перед запуском регулятора в работу, а также не реже одного раза в три месяца, необходимо проверять герметичность сопряжения показывающих устройств для определения давления и предохранительного клапана с корпусом регулятора давления. При нарушении герметичности необходимо подтянуть резьбовые соединения.
