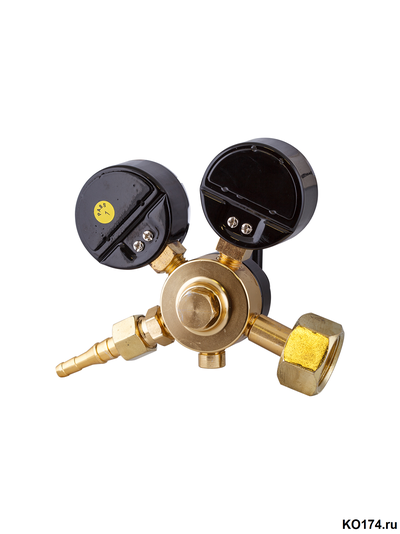

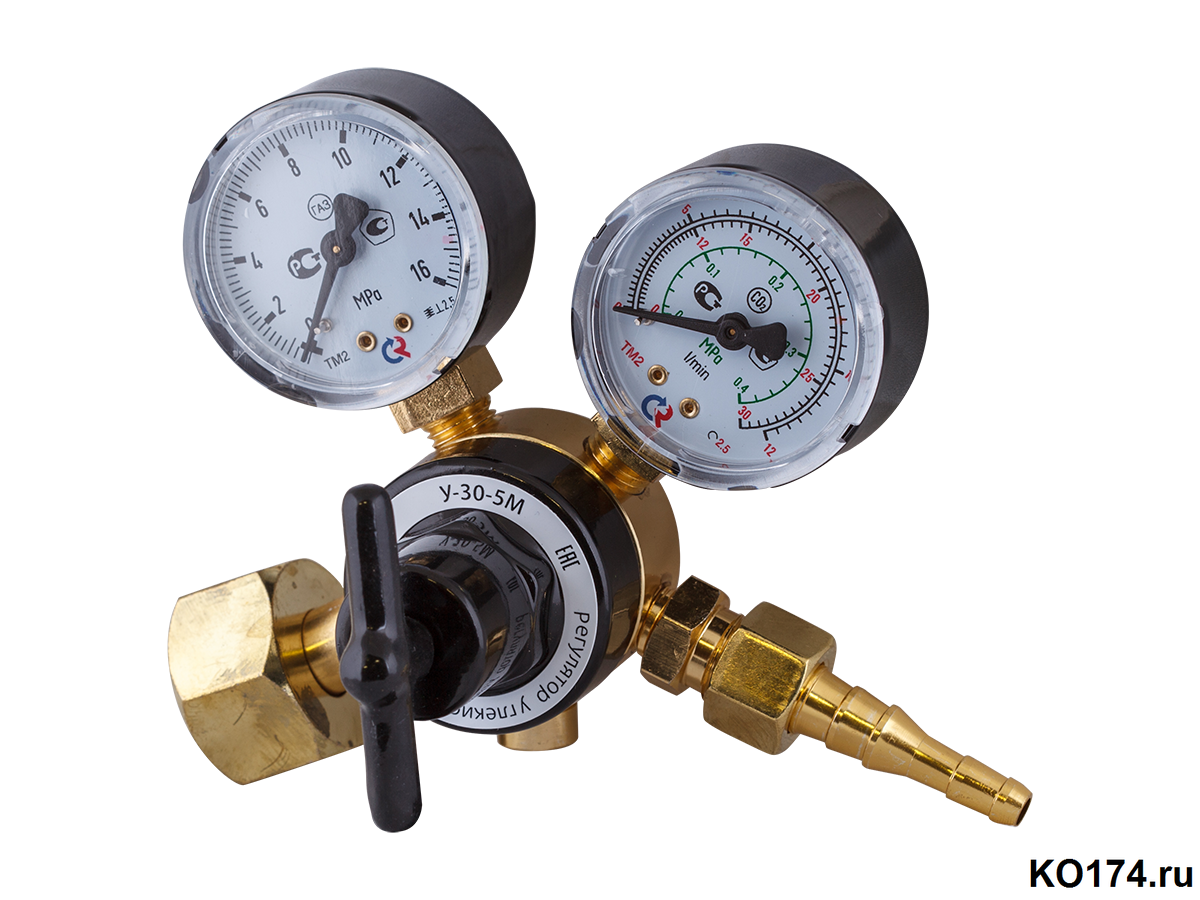

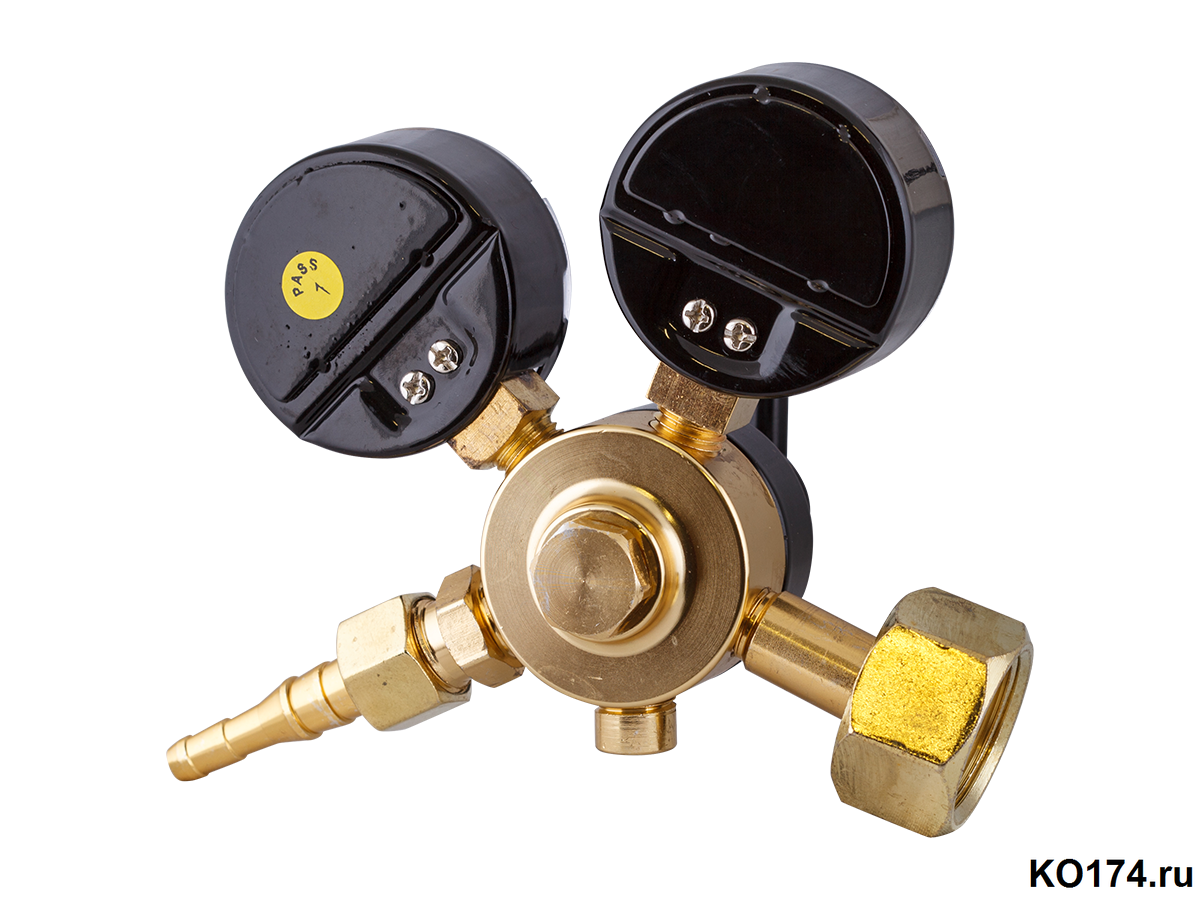

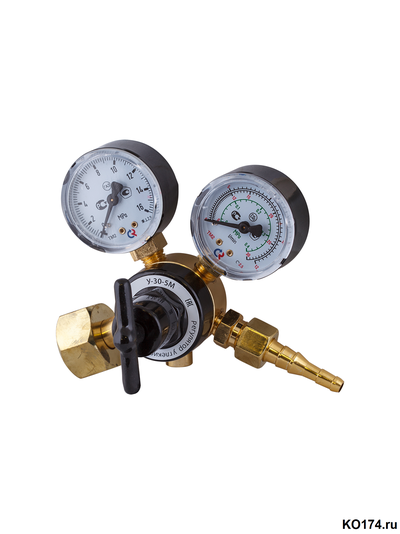

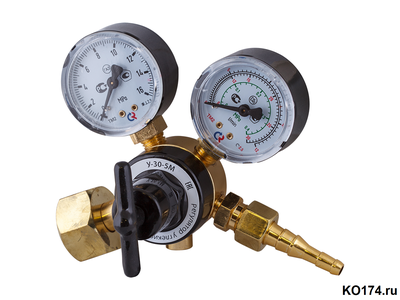

Регулятор расхода газа У-30-5М Сварог

Технические характеристики регулятора У-30-5М Сварог:

Комплектация регулятора расхода газа У-30-5М:

• Регулятор расхода газа в собранном виде 1 шт.
• Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм 1 шт.

• Гайка 19 1 шт.
• Паспорт 1 шт.

Регулятор расхода газа  У-30-5М баллонный одноступенчатый  предназначен для понижения и регулирования давления углекислого газа, поступающего из баллона, и автоматического поддержания постоянного рабочего расхода газа на выходе регулятора в ходе проведения работ.

Регулятор расхода газа – устройство по назначению идентичное с редуктором, но кроме удерживания рабочего давления (редуцирования) он также показывает и расход газа. А это как раз важно и для контроля расходов на сварку, и для некоторых технологий сварки тоже.

Регулятор расхода У 30 5М выпускается в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации – 3 по ГОСТ 15150, для работы в интервале температур от +5 до +50° С.

Устройство и принцип работы регулятора расхода газа У-30-5М:

Регулятор расхода У-30-5М присоединяется к источнику питания газом через входной штуцер накидной гайкой  с резьбой G 3/4”. Понижение давления газа, поступающего в регулятор расхода газа из баллона, происходит путём одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.

Необходимый расход газа устанавливается вращением регулирующего винта и измеряется указателем расхода газа ротаметром. Пределы регулирования расхода регулируются винтом, расположенным под защитным колпачком.

В корпусе регуляторов расхода установлен предохранительный клапан, соединенный с рабочей камерой. Для отбора газа регуляторы расхода имеют ниппель под рукав резиновый для газовой сварки и резки металлов по ГОСТ 9356-75 диаметром 9 мм и 6,3 мм. Электроподогреватель обеспечивает работоспособность регулятора расхода при минусовых (до минус 30 °С) температурах окружающей среды и наибольшем расходе углекислого газа до 1,8 м3 /ч (30 л/мин). Предприятием ведется дальнейшая работа по усовершенствованию конструкции регуляторов давления, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем паспорте.

Указания мер безопасности при работе У-30-5М:

При эксплуатации регулятора давления У-30-5М во время работ по газопламенной обработке металлов необходимо соблюдать правила техники безопасности и гигиены труда, требования ГОСТ 12.2.008-75 и «Правила безопасности для объектов, использующих сжиженные углеводородные газы» ПБ 12-609-03, утвержденные Госгортехнадзором России. Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор давления. Присоединительные элементы регулятора давления и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.

Правила эксплуатации регулятора расхода газа У-30-5М:

Перед присоединением регулятора к баллону необходимо убедиться в исправности установленных на У-30-5М показывающих устройств для определения давления и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки. Присоедините регулятор расхода газа к баллону и к его выходу присоедините газовый резак или горелку, закройте их вентили расхода газа. Установите рабочее давление и проверьте герметичность соединений регулятора и «самотек». После прекращения расхода газа стрелка показывающего устройства для определения рабочего давления должна остановиться, т. е. не должно происходить медленного нарастания рабочего давления. Перед запуском регулятора в работу, а также не реже одного раза в три месяца, необходимо проверять герметичность сопряжения показывающих устройств для определения давления и предохранительного клапана с корпусом регулятора давления. При нарушении герметичности необходимо подтянуть резьбовые соединения.
