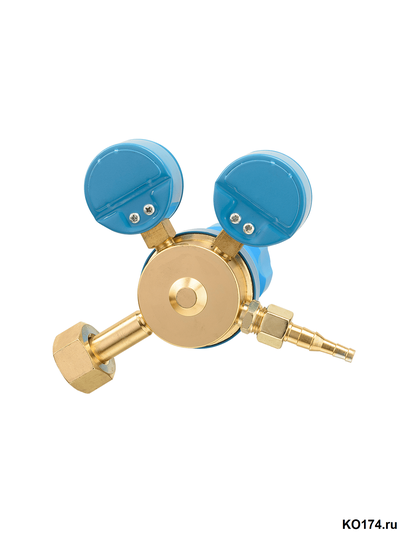

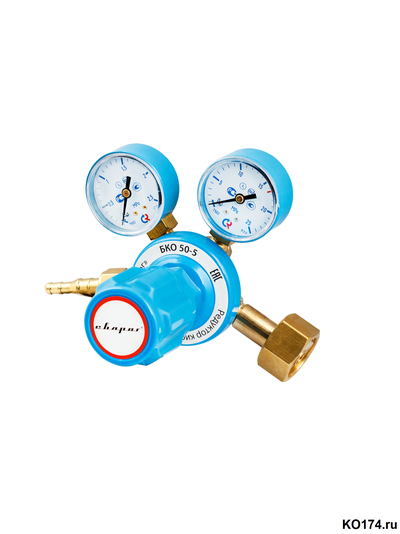

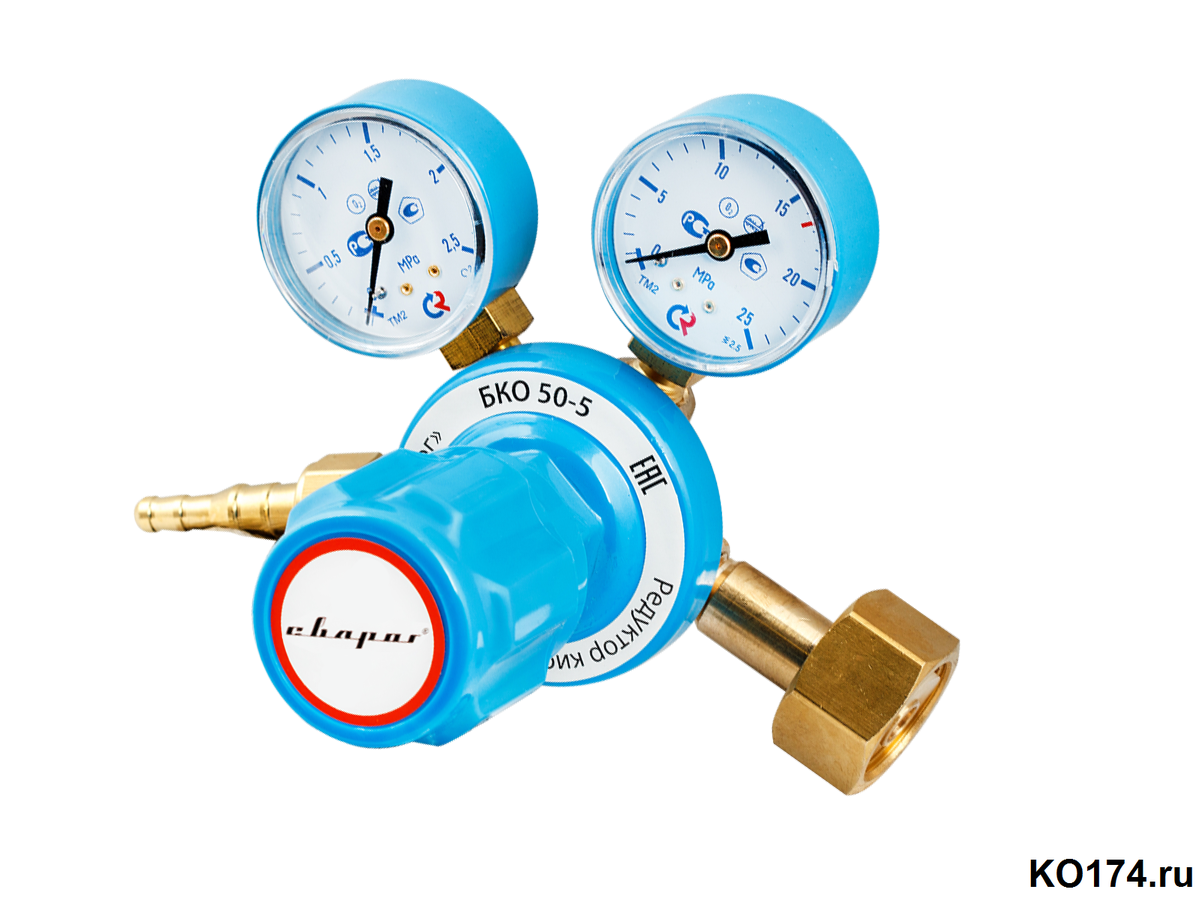

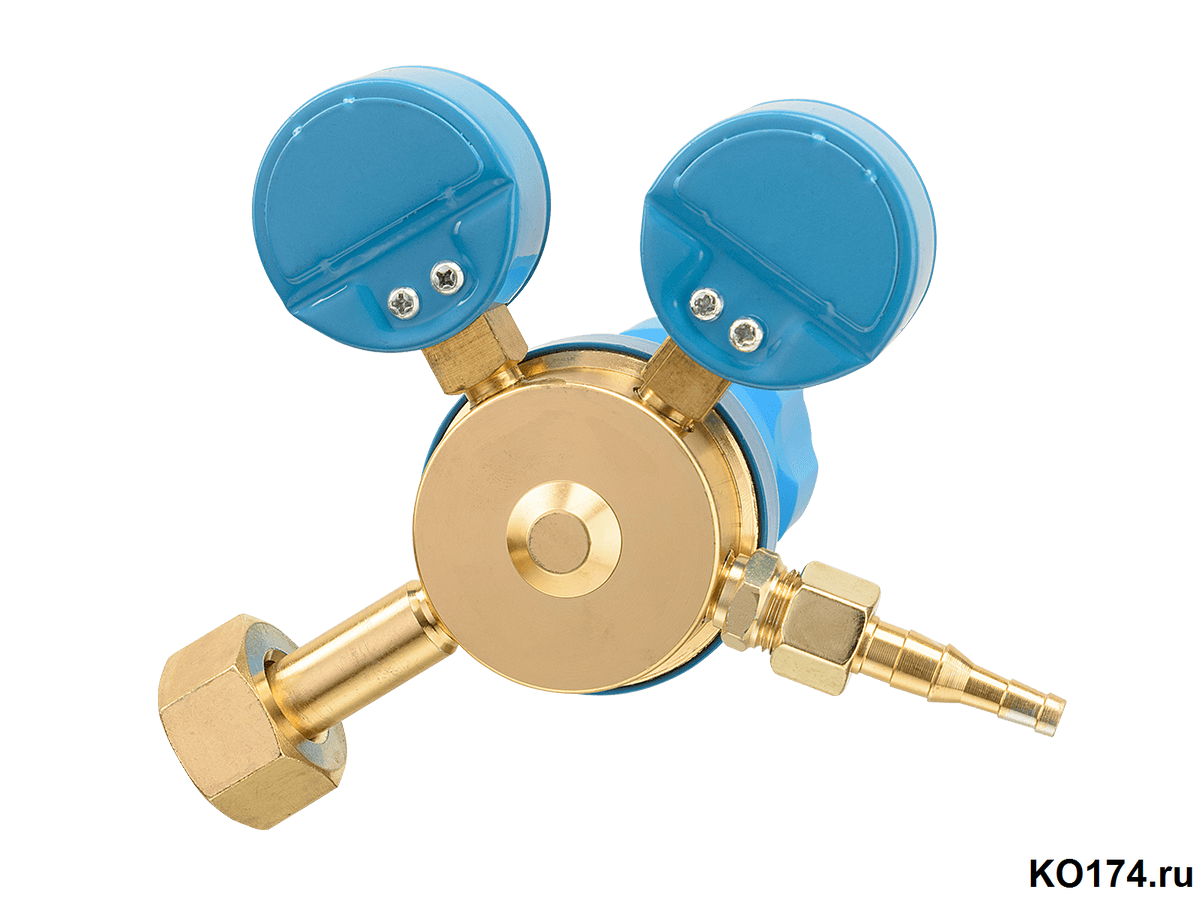

Редуктор кислородный БКО-50-5

Артикул: БКО-50-5 Сварог
1230 руб.

По всем вопросам: (351) 220-70-19

Для заявок: ZAKAZ@KO174.ru

Бесплатная доставка до терминала транспортной компании в г. Челябинск.

Технические характеристики кислородного редуктора БКО-50-5:


Среда:

Кислородная

Наибольшее рабочее давление газа:

1.25 мПа

Наибольшее давление газа на входе:

20 мПа

Наибольшая пропускная способность:

50 м³/ч

Наибольшее давление срабатывания предохранительного клапана:

1.4 мПа

Коэффициент неравномерности рабочего давления:

0.1<

Коэффициент перепада рабочего давления:

<0.1

Габариты:

182×154×121 мм

Вес:

0.75 кг


Редуктор кислородный БКО-50-5 крупногабаритный предназначен для понижения и регулирования давления газа (кислорода), поступающего из баллона, и автоматического поддержания постоянного рабочего давления газа при питании постов и установок газовой сварки, резки, пайки и других технологических процессов. Соединяется при помощи газовых рукавов. Цена редуктора БКО-50-5 выше, чем малогабаритного БКО-50-12.5


Редукторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации – 3 по ГОСТ 15150, для работы в интервале температур от - 25 до +50° С.


В соответствии с правилами по охране труда ПОТ Р М 019-2001 между баллонными редукторами редукторами и аппаратурой (резаками, горелками) следует устанавливать предохранительные  устройства, в том числе пламегасящие.

Рекомендуем устанавливать клапаны обратные и затворы предохранительные.

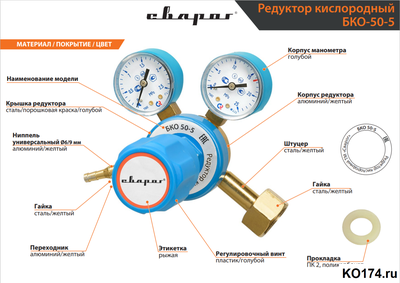

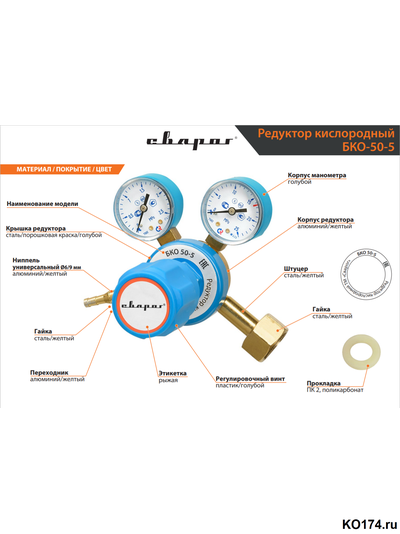

Устройство и принцип работы газового редуктора БКО-50-5

Понижение давления газа в редукторе происходит путём одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.

При вращении регулирующего маховика по часовой стрелке усилие задающей пружины передаётся через мембрану и толкатель на редуцирующий клапан. Последний перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся зазор между редуцирующим клапаном и седлом в камеру рабочего давления и демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей камеры, компенсирует силу задающей пружины и способствует установлению зазора, при котором давление в рабочей камере остается постоянным при различном расходе и различных входных давлениях газа. В рабочей камере редуктора установлен предохранительный клапан. На редукторе установлены показывающие устройства.

Редуктор присоединяется к баллону входным штуцером с помощью гайки/хомута по ГОСТ 6357-81.

Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по ГОСТ 9356-75.


 Меры безопасности при работе с газовым редуктором БКО-50-5

 При эксплуатации регулятора давления во время работ по газопламенной обработке металлов необходимо соблюдать правила техники безопасности и гигиены труда и требования ГОСТ 12.2.008-75. Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор давления. Присоединительные элементы регулятора давления и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.


 Правила эксплуатации кислородного редуктора БКО 50 5

 Перед присоединением редуктора к баллону необходимо убедиться в исправности установленных на редукторе показывающих устройств для определения давления и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки. Присоединить редуктор к баллону и к его выходу присоединить резак или горелку и закрыть их вентили расхода газа. Установить рабочее давление и проверить герметичность соединений редуктора и "самотек". После прекращения расхода газа стрелка показывающего устройства для определения рабочего давления должна остановиться, т. е. не должно происходить медленного нарастания рабочего давления.

Перед запуском редуктора в работу, а также не реже одного раза в три месяца проверять герметичность сопряжения показывающих устройств для определения давления и предохранительного клапана с корпусом регулятора давления. При нарушении герметичности необходимо подтянуть резьбовые соединения.

ПРИ ЛЮБОЙ НЕИСПРАВНОСТИ НЕМЕДЛЕННО ЗАКРОЙТЕ ЗАПОРНЫЙ ВЕНТИЛЬ БАЛЛОНА, ВЫПУСТИТЕ ИЗ РЕДУКТОРА ГАЗ И ОТСОЕДИНИТЕ ЕГО ТО БАЛЛОНА. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПОДТЯГИВАНИЕ ДЕТАЛЕЙ ИЛИ КАКОЙ-ЛИБО ДРУГОЙ РЕМОНТ РЕДУКТОРА, ПРИСОЕДИНЕННОГО К БАЛЛОНУ И, ЕСЛИ В РЕДУКТОРЕ ЕСТЬ ГАЗ ПОД ДАВЛЕНИЕМ. ПОСЛЕ ОКОНЧАНИЯ РАБОТЫ НЕОБХОДИМО ЗАКРЫТЬ ВЕНТИЛЬ БАЛЛОНА И ВЫВЕРНУТЬ РЕГУЛИРУЮЩИЙ МАХОВИК РЕДУКТОРА ДО ОСВОБОЖДЕНИЯ ЗАДАЮЩЕЙ ПРУЖИНЫ.

В соответствии с правилами по охране труда ПОТ Р М 019-2001 между баллонными редукторами редукторами и аппаратурой (резаками, горелками) следует устанавливать предохранительные  устройства, в том числе пламегасящие.

Рекомендуем устанавливать клапаны обратные и затворы предохранительные.

Производитель Сварог
Редуктор кислородный есть
