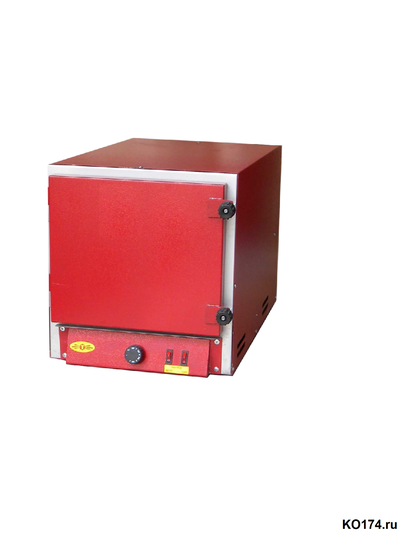

Печь для сушки и прокалки электродов ПСПЭ 40/400
По всем вопросам: (351) 220-70-19
Для заявок: ZAKAZ@KO174.ru
Бесплатная доставка до терминала транспортной компании в г. Челябинск.
Технические характеристики печи для сушки и прокалки электродов ПСПЭ 40 400:
Номинальное напряжение переменного однофазного тока, В | 220 |
Номинальная мощность, кВт | 2.8 |
Частота тока, Гц | 50 |
Класс защиты от поражения электрическим током | 1 |
Номинальная температура в рабочем пространстве,°С | 400 |
Предел настройки терморегулятора, °С | 50-400 |
Время разогрева электропечи до номинальной температуры с полной загрузкой (при температуре окружающей среды до +5°С) , мин, не более |
90 |
Единовременная загрузка электропечи с равномерным распределением электродов на полках, кг | 40 |
Размеры рабочего пространства , мм (ШхДхВ) | 300х550х200 |
Габаритные размеры , мм (ШхДхВ) | 410х675х400 |
Масса изделия, кг, не более | 40 |
Установочный срок службы, лет, не менее | 5 |
Электропечь изготавливается согласно ТУ 3443-004-1483745-2004 |
Электропечь ПСПЭ 40-400 предназначена для прокалки и сушки сварочных электродов при заданной температуре в стационарных условиях с относительной влажностью окружающего воздуха 80%. Изменение значения параметров осуществляется бесступенчатым регулятором температуры. В оснащении электропечей имеется функция индикации включенного состояния.
Электропечь ПСПЭ 40-400 характеризуются номинальным напряжением (220 В), мощностью (3 кВт), температурой окружающего пространства (400°С), пределом настроек терморегулятора (400°С), размерами рабочего пространства, габаритными размерами и массой.
Эффективная термоизоляция, встроенная автоматика, оптимальное расположение трубчатых нагревателей (ТЭНов) в камере обеспечивают оптимальную скорость нагрева и стабильную температуру.
Климатическое исполнение УХЛ, категория помещения 4 по ГОСТ 15150-69.
Подготовка к работе ПСПЭ 40-400:
- Установить электропечь горизонтально на место ее постоянной эксплуатации в помещении, не содержащем горючих материалов;
- Выполнить электромонтажные работы в соответствии с правилами и нормами эксплуатации и монтажа электрооборудования;
- Проверить наличие контура заземления;
- Подключить электропечь к питающей сети;
- Перед началом эксплуатации, а также после длительного перерыва в работе, необходимо провести сушку электропечи.
- Для проведения сушки необходимо:а) Включить электропечь, поднять температуру до 150-200°С и выдержать ее при этой температуре в течении 1,5-2,0 часов при неплотно закрытой двери; б) Закрыть дверь, нагреть электропечь до номинальной рабочей температуры (400°С), выдержать в течение 1-2часов.
- После сушки электропечь готова к работе;
- Во время сушки желательно обеспечить вентиляцию помещения.
Порядок работы электропечи ПСПЭ 40-400:
- Загрузить электропечь, распределив электроды равномерно по лоткам. Лотки расположить на полках с зазором между лотками и стенками. Общий вес электродов в печи не более 40 кг;
- Закрыть плотно дверь;
- В случае неполной загрузки электропечи, электроды располагать равномерно по объему;
- Загрузку и разгрузку электропечи следует производить без ударов и толчков;
- Температура электропечи при загрузке электродов должна быть не более 100°С;
- Включить электропечь включением тумблера, при этом агорается лампа индикации в тумблере и установить температуру прокалки данной марки электродов;
- Выдержать необходимое время прокалки данной марки электродов с учетом времени разогрева, указанного в табл.1;
- Осуществить охлаждение электродов с печью до температуры 100-150°С;
- Разгрузить электропечь.
Режимы прокалки сварочных электродов общего применения:
Марка электрода | Температура прокалки, ºС | Время прокалки, час |
ВСЦ-4М | 60 | 1 |
МР-3 | 170-200 | 1 |
МР-3М | 140-180 | 0,5 |
ОЗС-3 | 150-170 | 1 |
ОЗС-4 | 120-160 | 0,7 |
ОЗС-4И | 140-180 | 0,5 |
ОЗС-6 | 150-180 | 1 |
ОЗС-12 | 0,5 | |
ОЗС-12И | 140-180 | |
ОЗС-33 | 350-380 | 1 |
ОМА-2 | 120 | |
УОНИ-13/45 |
250-300
| |
УОНИ-13/55 | ||
УОНИ-15/55К | ||
УОНИ-13/55ТЖ | 350-400 | 1-2 |
УОНИ-13/55У | 250-300 | 1 |
Требования безопасности печи для сушки ПСПЭ 40-400
К работе с электропечью ПСПЭ 40-400 допускается только специально обученный персонал, знающий ее конструкцию и правила обслуживания, принцип действия установленной на ней электроаппаратуры и схему ее питания, а также правила безопасности при эксплуатации электроустановок, работающих под напряжением до 1000 В.Перед началом работы электропечи необходимо убедиться в ее исправности, правильном подключении к электросети и контуру заземления.
При нарушении нормальной работы электропечи для сушки и прокалки ПСПЭ следует отключить ее от сети и принять меры к устранению неисправностей. Ремонтные работы можно вести только после снятия напряжения с установки.
Заземляющий проводник сечением не менее фазного должен быть надежно присоединен к заземляющему контакту розетки. Сопротивление заземляющего устройства должно быть не более 4 Ом.
ЗАЗЕМЛЕНИЕ ЭЛЕКТРОПЕЧИ ОБЯЗАТЕЛЬНО!
РАБОТАТЬ С ЭЛЕКТРОПЕЧЬЮ ПРИ НЕНАДЕЖНОМ ЗАЗЕМЛЕНИИ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!
НЕ РЕКОМЕНДУЕТСЯ ПРИКАСАТЬСЯ К КОРПУСУ ПЕЧИ ВО ВРЕМЯ РЕЖИМА РАБОТЫ «ПРОКАЛКИ ЭЛЕКТРОДОВ».
Устройство электропечи для сушки и прокалки электрдов ПСПЭ 40-400
Электропечь ПСПЭ 40-400 представляет собой нагревательное устройство с автоматическим поддержанием заданной температуры.
Электропечь имеет прямоугольную форму. Основными узлами электропечи являются корпус, рабочая камера, дверца, пульт управления. На боковой стороне установлена ручка терморегулятора и сигнальная лампа(«Нагрев»), выключатель(«Сеть», «Сушка - прокалка»). Рабочая камера обматывается изоляционным материалом и алюминиевой фольгой. Электроды укладываются на полку и дно камеры. На рабочей камере прикреплен трубчатый электронагреватель –07кВт. На верхней стенке рабочей камеры (своде) установлен патрубок для дренирования рабочего пространства в камере. Заданная температура в электропечи поддерживается с помощью терморегулятора, термочувствительный баллон которого находится в средней части рабочей камеры (под полкой).
Техническое обслуживание и правила хранения печи для сушки и прокалки электродов ПСПЭ 40-400:
Работы по техническому обслуживанию производите только при отключенной от сети электропечи.
Не допускайте к техническому обслуживанию электропечи лиц, не ознакомленных с настоящим руководством по эксплуатации.
До монтажа храните электропечь в сухом помещении при температуре воздуха
(5-40)°С.
