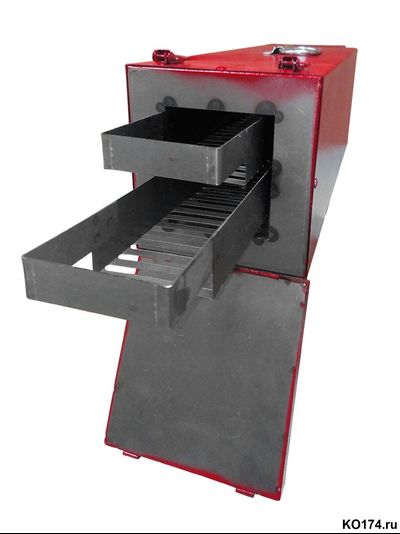

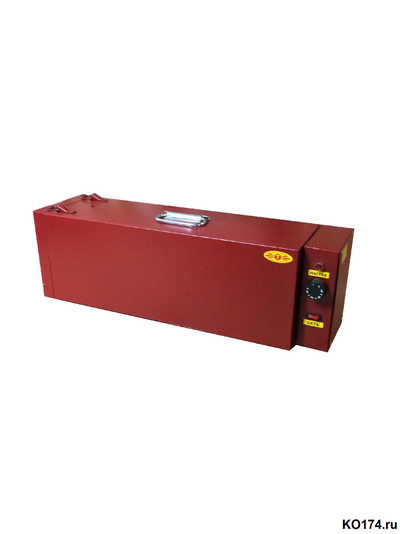

Печь для сушки и прокалки электродов ПСПЭ 10/400

Технические характеристики печи для сушки и прокалки электродов ПСПЭ 10 400:

Электропечь ПСПЭ 10-400 предназначена для прокалки и сушки сварочных электродов при заданной температуре в стационарных и передвижных условиях с относительной влажностью окружающего воздуха  80%. Изменение значения параметров осуществляется бесступенчатым регулятором температуры. В оснащении электропечей имеется функция индикации включенного состояния.

Электропечь ПСПЭ 10-400 характеризуются номинальным напряжением (220 В), мощностью (1-3 кВт), температурой окружающего пространства (400°С), пределом настроек терморегулятора (400°С), размерами рабочего пространства, габаритными размерами и массой.

Эффективная термоизоляция, встроенная автоматика, оптимальное расположение трубчатых нагревателей (ТЭНов) в камере обеспечивают оптимальную скорость нагрева и стабильную температуру.

Климатическое исполнение УХЛ, категория помещения 4 по ГОСТ 15150-69. Электропечь ПСПЭ 10-400 может использоваться в любой отрасли народного хозяйства.

Подготовка к работе ПСПЭ 10-400:

• Установить электропечь горизонтально на место ее постоянной эксплуатации в помещении, не содержащем горючих материалов;
• Выполнить электромонтажные работы в соответствии с правилами и нормами эксплуатации и монтажа электрооборудования;
• Проверить наличие контура заземления;
• Подключить электропечь к питающей сети;
• Перед началом эксплуатации, а также после длительного перерыва в работе, необходимо провести сушку электропечи.
• Для проведения сушки необходимо:а) Включить электропечь, поднять температуру до 150-200°С и выдержать ее при этой температуре в течении 1,5-2,0 часов при неплотно закрытой двери; б) Закрыть дверь, нагреть электропечь до номинальной рабочей температуры (400°С), выдержать в течение 1-2часов.
• После сушки электропечь готова к работе;
• Во время сушки желательно обеспечить вентиляцию помещения.

Порядок работы электропечи ПСПЭ 10-400:

•  Загрузить электропечь, распределив электроды равномерно по полке и дну камеры. Общий вес электродов в печи не более 10 кг;
• Закрыть плотно дверь;
• В случае неполной загрузки электропечи, электроды располагать равномерно
• по объему;
• Загрузку и разгрузку электропечи следует производить без ударов и толчков;
• Температура электропечи при загрузке электродов должна быть не более 100°С;
• Повернуть ручку терморегулятора по часовой стрелке и установить температуру прокалки данной марки электродов;
• Выдержать необходимое время прокалки данной марки электродов с учетом времени разогрева, указанного в табл.1;
• Осуществить охлаждение электродов с печью до температуры 100-150°С;
• Разгрузить электропечь.

Режимы прокалки сварочных электродов общего применения:

Требования безопасности печи для сушки ПСПЭ 10-400

К работе с электропечью ПСПЭ 10-400 допускается только специально обученный персонал, знающий ее конструкцию и правила обслуживания, принцип действия установленной на ней электроаппаратуры  и схему ее питания, а также правила безопасности при эксплуатации электроустановок, работающих под напряжением до 1000 В.Перед началом работы электропечи необходимо убедиться  в ее исправности, правильном подключении к электросети и контуру заземления.

При нарушении нормальной работы электропечи для сушки и прокалки ПСПЭ  следует отключить ее от сети и принять меры к устранению неисправностей. Ремонтные работы можно вести только после снятия напряжения с установки.

Заземляющий проводник сечением не менее фазного должен быть надежно присоединен к заземляющему контакту розетки. Сопротивление заземляющего устройства должно быть не более 4 Ом.

ЗАЗЕМЛЕНИЕ ЭЛЕКТРОПЕЧИ ОБЯЗАТЕЛЬНО!

РАБОТАТЬ С ЭЛЕКТРОПЕЧЬЮ ПРИ НЕНАДЕЖНОМ ЗАЗЕМЛЕНИИ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!

НЕ  РЕКОМЕНДУЕТСЯ ПРИКАСАТЬСЯ К КОРПУСУ ПЕЧИ ВО ВРЕМЯ РЕЖИМА РАБОТЫ  «ПРОКАЛКИ ЭЛЕКТРОДОВ».

Устройство электропечи для сушки и прокалки электрдов ПСПЭ 10-400

Электропечь ПСПЭ 10-400 представляет собой нагревательное устройство с автоматическим поддержанием заданной температуры.

Электропечь имеет прямоугольную форму. Основными узлами электропечи являются корпус, рабочая камера, дверца, пульт управления. На боковой стороне установлена ручка терморегулятора и сигнальная лампа(«Нагрев»), выключатель(«Сеть», «Сушка - прокалка»). Рабочая камера обматывается изоляционным материалом и алюминиевой фольгой. Электроды укладываются на полку и дно камеры. На рабочей камере прикреплен трубчатый электронагреватель –07кВт. На верхней стенке рабочей  камеры (своде)  установлен патрубок   для дренирования рабочего пространства в камере. Заданная температура в электропечи поддерживается с помощью терморегулятора, термочувствительный баллон которого находится в средней части рабочей камеры (под полкой).

Техническое обслуживание и правила хранения печи для сушки и прокалки электродов ПСПЭ 10-400:

Работы по техническому обслуживанию производите только при отключенной от сети электропечи.

Не допускайте к техническому обслуживанию электропечи лиц, не ознакомленных с настоящим руководством по эксплуатации.

До монтажа храните электропечь в сухом помещении при температуре воздуха

(5-40)°С.
