Описание

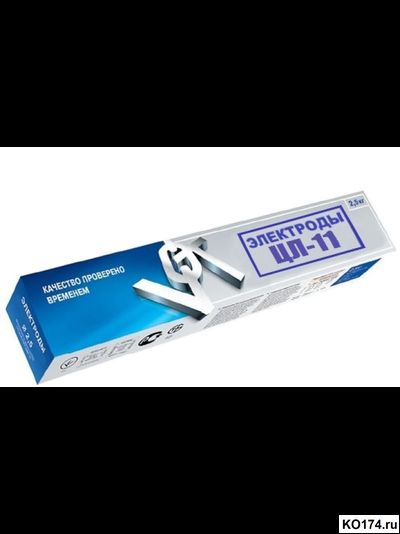

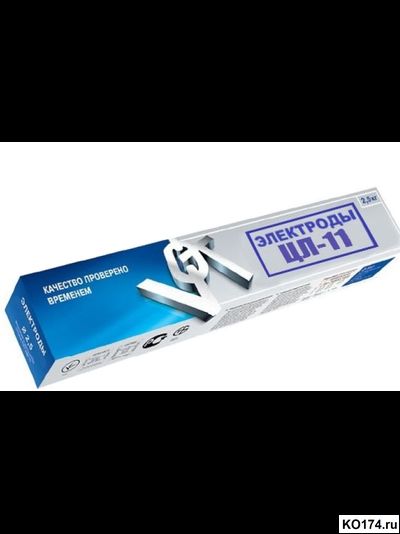

Электроды ЦЛ-11 для сварки нержавеющих сталей
Электроды по нержавейке тип Э-08Х20Н9Г2Б ЦЛ-11 ГОСТ 9466-75
ГОСТ 10052-75
ТУ 1273-003-50133500-2009
AWS А5.4:E347-15
AWS A5.4 E19.9Nb B20
Э-08Х20Н9Г2Б-ЦЛ-11- Ø -ВД
Е-2005-Б20
Основное назначение электродов ЦЛ-11:
Электроды марки ЦЛ-11 предназначены для ручной дуговой сварки ответственных изделий из коррозионно-стойких хромоникелевых сталей марок: 12Х18Н10Т, 12Х18Н9Т, 08Х18Н12Б, 08Х18Н12Т и им подобных, когда к металлу шва предъявляют требования стойкости к межкристаллитной коррозии.
Сварка во всех пространственных положениях, кроме вертикального сверху вниз, постоянным током обратной полярности.
Технологические указания по сварке электродами ЦЛ-11:
Сварка выполняется валиками шириной не более трех диаметров электродного стержня. В процессе сварки все кратеры должны заполняться частыми короткими замыканиями электрода.
Рекомендуемое значение тока электродов ЦЛ-11 (А)
Диаметр, мм
Положение шва
нижнее
вертикальное
потолочное
2.0
40-60
30-50
30-50
2.5
50-70
40-60
40-60
3.0
70-90
50-80
50-80
4.0
130-150
110-130-
110-130
5.0
150-180
120-160
Характеристики плавления электродов ЦЛ-11
Коэффициент наплавки, г/Ач
11,0
Расход электродов на 1 кг наплавленного металла, кг
1,7
Основные характеристики металла шва и наплавленного металла электродами ЦЛ-11:
Механические свойства металла шва и наплавленного металла
Временное сопротивление разрыву, МПа
Предел текучести, МПа
Относительное удлинение, %
Температура испытаний, °С
Тип образца
Ударная вязкость, Дж/см2
Фер. фаза
не менее
540
310
22
20
-20
20
-20
KCU
KCU
KCV
KCV
80
30
50
20
2,0-10,0
Химический состав наплавленного металла ЦЛ-11:
Массовая доля элементов, %
углерод
марганец
кремний
никель
хром
ниобий
сера
фосфор
не более
0,05-0,12
1,0-2,5
0,4-1,3
8,0-10,5
18,0-22,0
0,7-1,3
0,020
0,030
Технологические особенности сварки ЦЛ-11: Прокалка перед сваркой: 300-350 °С, 1 час.
